石英砂什么成分决定质量“好坏”，SiO2含量决定

石英砂是一种坚硬、耐磨、化学性能稳定的硅酸盐矿物，其主要矿物成分是SiO₂，石英砂的颜色为乳白色或无色半透明状，硬度7，性脆无解理，贝壳状断口，油脂光泽，密度为2.65g/cm³，堆积密度（1-20目为1.6-1.8g/cm³，20-200目为1.5g/cm³），其化学、热学和机械性能具有明显的异向性，不溶于酸，微溶于KOH溶液，熔点1750℃。

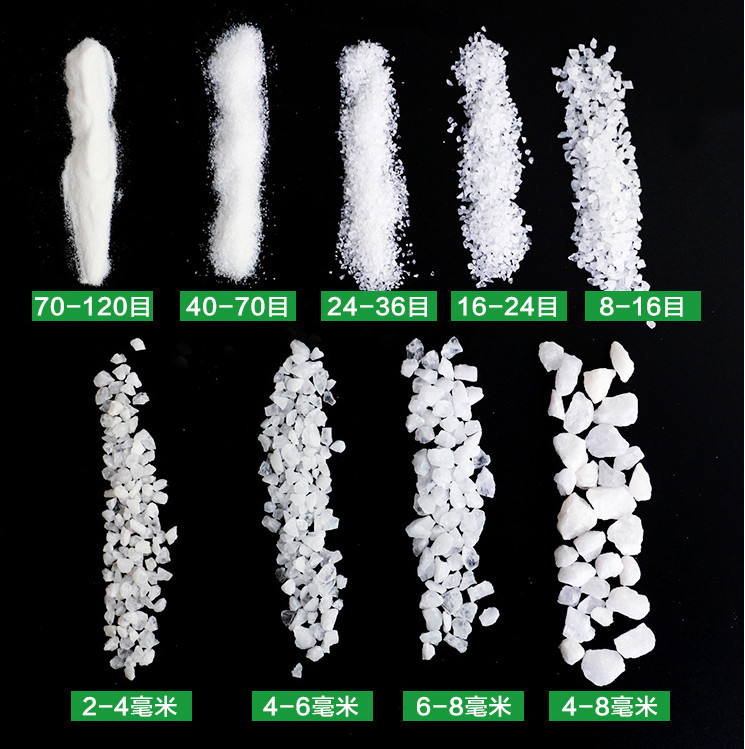

石英砂具有较高的耐火性能，工业上将石英砂分为：普通石英砂、精制石英砂、高纯石英砂、熔融石英砂及硅微粉等。

普通石英砂，即SiO₂≥90-99%、Fe₂O₃≤0.06-0.02%、耐火度1750℃，外观：部分大颗粒表面有黄皮包囊。

精制石英砂：又称酸洗石英砂，SiO₂≥99-99.5%、Fe₂O₃≤0.005%，采用优良天然石英砂，砂浆。

高纯石英砂：SiO₂≥99.5-99.9%、Fe₂O₃≤0.001%，采用优良天然石英石，砂浆。（mm为亳米）

熔融石英砂：化学成份：SiO₂≥99.9-99.95%、Fe₂O₃ ≤5PPM-25PPM max、Li₂O 1-2PPM max、Al₂O₃ 20-30PPM max。

硅微粉：外观为灰色或灰白色粉末﹑耐火度≥1600℃。容重：200-250千克/立方米。

其实，石英砂的主要成分是SiO₂，含硅量的多少决定了石英砂的纯度，也决定了石英砂的运用性能。一般石英砂中SiO₂含量为95-98%、Fe₂O₃含量为0.1-0.03%。

运用石英砂较多的是耐材和瓷质行业，这两个行业关于石英砂的主要需求是含硅量多少，色彩没有特殊要求。在这里能够看出来石英砂并不是越白越好。

石英砂滤料的主要需求是粒径，粒径不标准，会导致水质不合格，出水量不行。其次是硬度，而石英砂硬度的决定性因素在于含硅量的多少，硅含量越高，石英砂硬度越强；石英砂滤料多用于多介质过滤器，而多介质过滤器每天要进行几次反冲洗工作，硬度不合格的石英砂滤料在反冲洗时容易磨损变小。
